電動昇降装置

品番	ELシリーズ
メーカー	オリエンタルモーター株式会社
カテゴリー	ロボット関連製品

解決できる課題

•
  生産性向上
•
  品質向上
•
  コスト削減
•
  作業効率化
•
  省人化

おすすめ業種

•
  機械
•
  電気
•
  自動車・二輪車
•
  精密機器
•
  その他

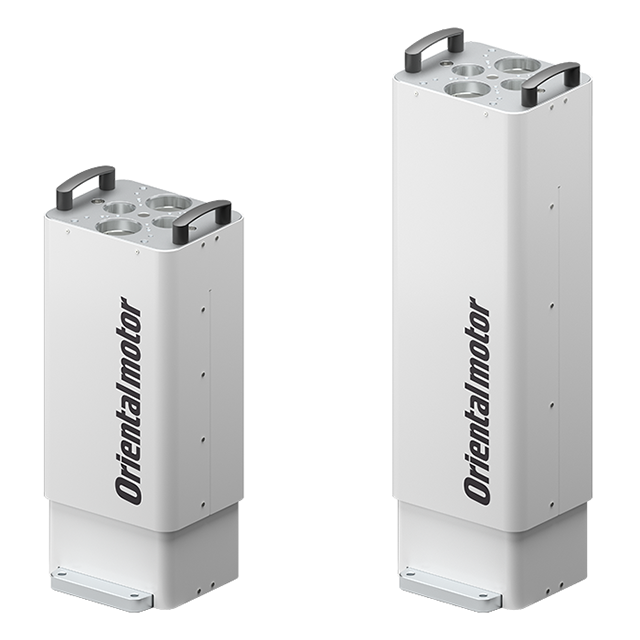

電動昇降装置ELシリーズは、小型ロボットＯＶＲシリーズと組み合わせて上下方向の動作範囲を拡大できる製品です。高剛性・高精度でストローク50～300 mm をラインアップしており、定価530,000円からお買い求めいただくことができます。装置の設計、組み立て、立ち上げ時間短縮に貢献します。

商品詳細

リード	６ｍｍ、１２ｍｍ
ストローク	５０ｍｍ、１００ｍｍ、２００ｍｍ、３００ｍｍ
電磁ブレーキ	有り

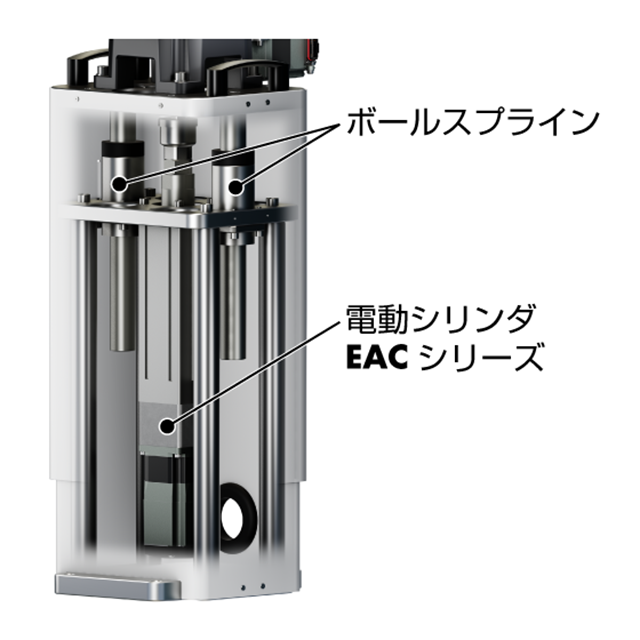

駆動方式	ボールねじ
繰り返し位置決め精度	±０．０５ｍｍ
最小移動量	０．０１ｍｍ
可搬質量（垂直）	３０ｋｇ、１５ｋｇ
推力	４００Ｎ、２００Ｎ
保持力	４００Ｎ、２００Ｎ
質量	２０．４～３０．５ｋｇ

＊詳細仕様につきましては、メーカーホームページ等でご確認下さい。

用途・特長

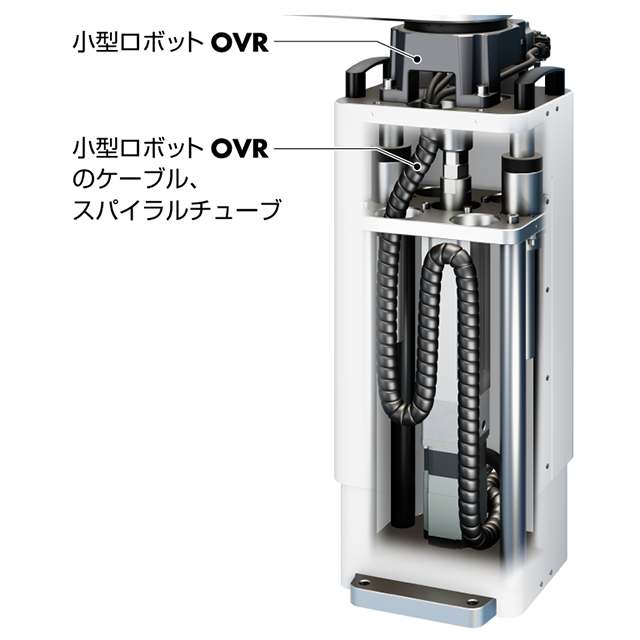

①製品本体上部の穴を利用して、ロボットのケーブルもまとめて電動昇降装置の内部に通すことができます。

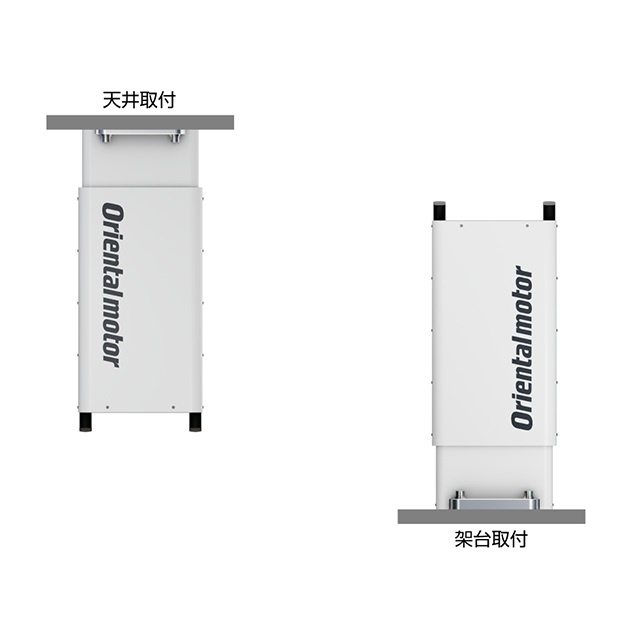

②架台取付、天井取付が可能なため、装置設計の幅が広がります。

•
•

この商品を使ったシステム構築例

•

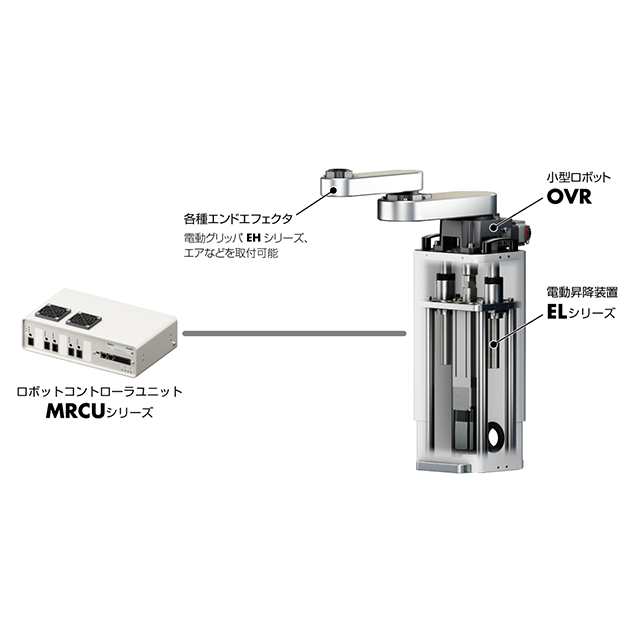

  ロボットコントローラMRC01、ロボットコントローラユニットMRCUシリーズは、ロボットの他にAZシリーズ搭載の周辺機器を最大2軸制御できます。たとえば、小型ロボットOVR 1台 + 電動グリッパEHシリーズ 1台 + 電動昇降装置 1台を組み合わせてご使用いただく場合、ロボットコントローラ1台で制御可能です。また、水平多関節ロボットの場合は昇降軸を含めたロボットとして制御することができるため、ロボットコントローラ 1台で、水平多関節ロボット 1台+電動昇降装置 1台+AZシリーズ搭載の周辺機器を最大2軸制御できます。
