ロータリーエンコーダ 防塵・防滴IP65タイプ

品番	RE40APJシリーズ
メーカー	オリエンタルモーター株式会社
カテゴリー	入力関連製品

解決できる課題

•
  生産性向上
•
  品質向上
•
  コスト削減
•
  作業効率化
•
  耐環境

おすすめ業種

•
  食品
•
  繊維
•
  パルプ・紙
•
  化学
•
  医薬品
•
  石油・石炭
•
  ゴム製品
•
  ガラス
•
  鉄鋼
•
  非鉄金属
•
  金属製品
•
  機械
•
  電気
•
  自動車・二輪車
•
  精密機器
•
  その他

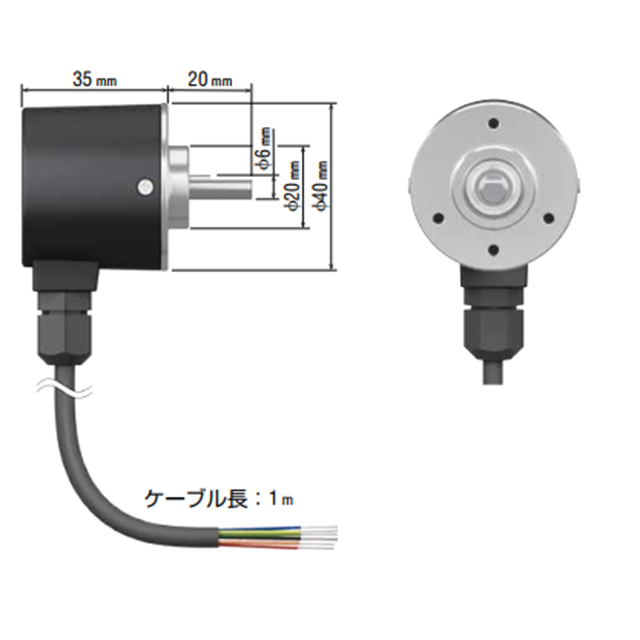

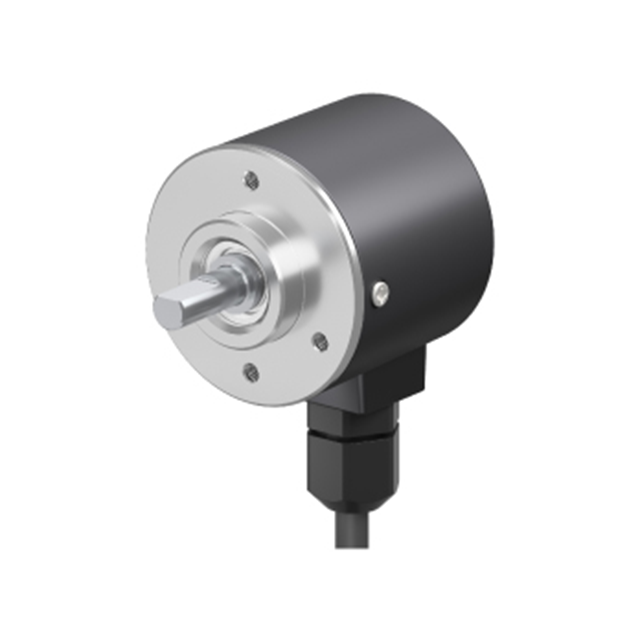

オリエンタルモーターRE40APJは、φ40mm・丸シャフト採用の 磁気式インクリメンタル形ロータリーエンコーダ で、防塵防滴 IP65対応の高耐環境モデルです。分解能は100～4000P/Rと幅広く、オープンコレクタ出力またはラインドライバ出力を選択可能です。小型・薄型・軽量設計のため装置組込みが容易で、FA装置の位置検出や回転速度管理など精密制御用途に最適です。

商品詳細

出力形式	インクリメンタル
出力軸形状	丸シャフトタイプ
出力回路	ラインドライバ出力（型式記号L） オープンコレクタ出力（型式記号F）
分解能（ｐ／ｒ）	１００ ２００ ３６０ ４００ ５００ ６００ ７２０ ８００ １０００ １８００ ２０００ ２５００ ３６００ ４０００
出力信号	Ａ相 Ｂ相 Ｚ相
電源電圧	DC5–24 V±10%（オープンコレクタ出力） DC5 V±10%（ラインドライバ出力）
角度精度	±０．３６°
保護等級	ＩＰ６５
最高回転速度	６０００ｒ／ｍｉｎ（応答周波数以下）
質量	１１０ｇ

＊詳細仕様につきましては、メーカーホームページ等でご確認下さい。

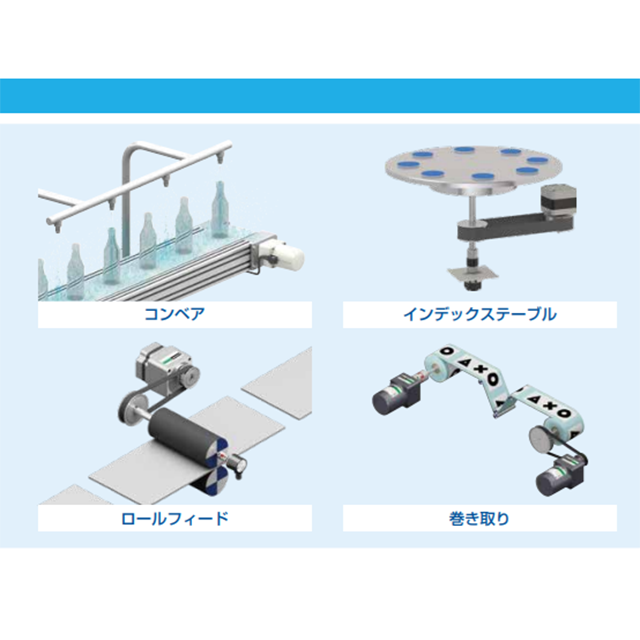

用途・特長

・FA装置の位置検出
・回転体の速度制御
・小型装置・検査装置などの組込み
・粉塵・水滴環境

•
