スプリングロック式16点リレーターミナル（シンクタイプ出力ユニット用）

品番	PCRY-1H20V-16A
メーカー	東洋技研株式会社
カテゴリー	制御関連製品

解決できる課題

•
  生産性向上
•
  品質向上
•
  コスト削減
•
  作業効率化
•
  ミス削減

おすすめ業種

•
  食品
•
  繊維
•
  パルプ・紙
•
  化学
•
  医薬品
•
  石油・石炭
•
  ゴム製品
•
  ガラス
•
  鉄鋼
•
  非鉄金属
•
  金属製品
•
  機械
•
  電気
•
  自動車・二輪車
•
  精密機器
•
  その他

「PCRY-1H20V-16A」は、東洋技研株式会社が提供するPLCシンクタイプ出力ユニット用16点リレーターミナルです。スプリングロック式端子台により、ねじ締め作業が不要で、配線の省力化と作業品質の安定化を実現します。各社PLCメーカーに対応したケーブルを豊富に取り揃えており、盤内配線の標準化と工数削減に貢献します。

商品詳細

特長1	【プッシュインで結線完了】 ・時間短縮：約61％ダウン ・メンテンスフリー：定期的な増し締め不要。 ・省スペース：従来製品比約30％ダウン。 ・0.14～2.5ｍ㎡の電線対応。
特長2	【16点独立コモン】 ・出力信号1点ごとにコモン端子台2つ用意。 ・コモン部渡り配線用ケーブル「KB-C1」（別売）を使用することで自由にコモンを共通化可能。
特長3	【DINレール取付】 ・固定金具なしでレールに取付可能。 ・ボタンを押しながらスライドするとユニットの移動が可能。
特長4	【メンテナンス】 ・付属のリムーバルツールを使用してリレーの交換が可能。 ・実装リレー「RB105-DE（富士電機機器制御株式会社）」
☆三菱電機PLC（iQ-R）適合ケーブル	KB40Y-4F1H-□-□-12B RY41NT2P（本体2台＋ケーブル1本） RY42NT2P（本体4台＋ケーブル2本） ※下記、システム構築例参照。
☆三菱電機PLC（iQ-F）適合ケーブル	KB40Y-1H1H-□-19B FX5UC-32MT/D（出力側）（本体1台＋ケーブル1本） FX5UC-64MT/D（出力側）（本体2台＋ケーブル2本） FX5UC-96MT/D（出力側）（本体3台＋ケーブル3本）
☆オムロンPLC（CJ2）適合ケーブル	KB40Y-4F1H-□-□-11B CJ1W-OD231（本体2台＋ケーブル1本） CJ1W-OD261（本体4台＋ケーブル2本）
☆キーエンスPLC（KV）適合ケーブル	KB40Y-1H1H-□-□-15B KV-C32TC（本体2台＋ケーブル1本） KV-C32TD（本体2台＋ケーブル1本） KV-C64TC（本体4台＋ケーブル2本） KV-C64TD（本体4台＋ケーブル2本）

＊詳細仕様につきましては、メーカーホームページ等でご確認下さい。

この商品を使ったシステム構築例

•

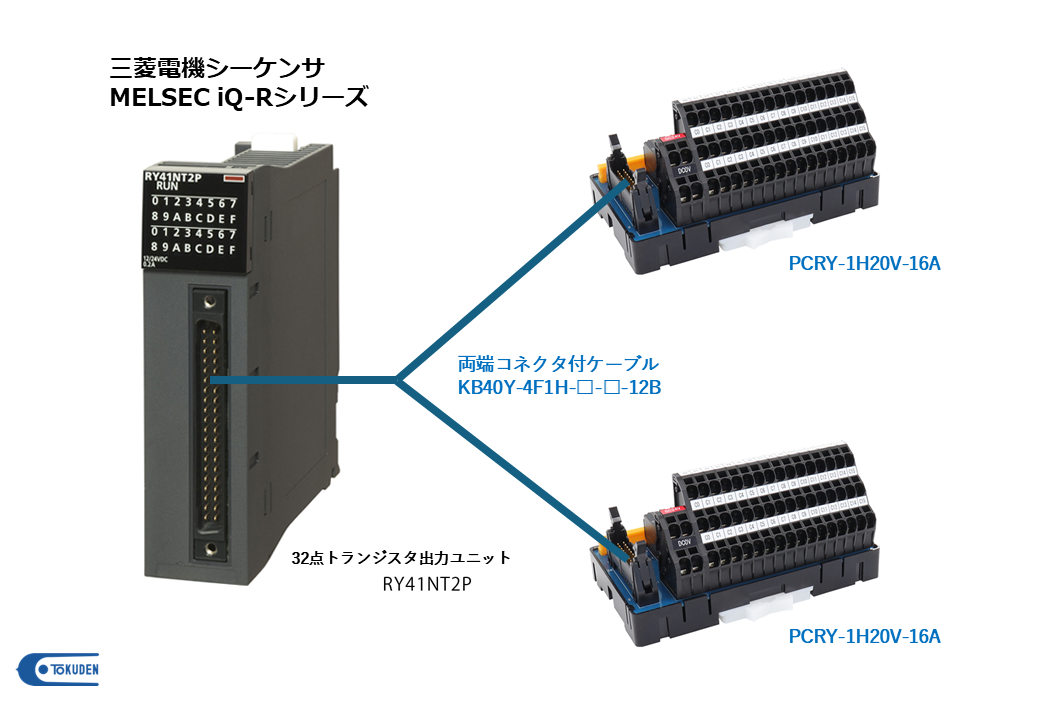

  三菱電機シーケンサ MELSEC iQ-Rシリーズ 32点トランジスタ出力ユニット「RY41NT2P」 接続例
•

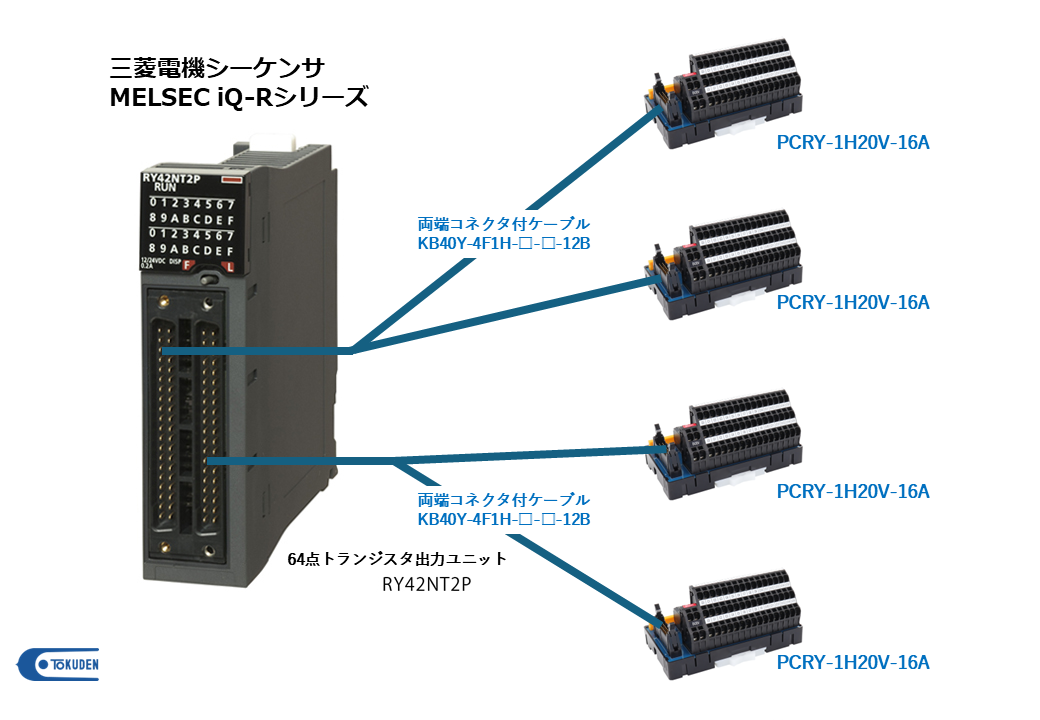

  三菱電機シーケンサ MELSEC iQ-Rシリーズ 64点トランジスタ出力ユニット「RY42NT2P」 接続例
