エレシリンダー用省配線製品

品番	e-ワイヤリングシステム
メーカー	株式会社アイエイアイ
カテゴリー	ロボット関連製品

解決できる課題

•
  コスト削減
•
  作業効率化
•
  耐環境
•
  カーボンニュートラル

おすすめ業種

•
  食品
•
  繊維
•
  パルプ・紙
•
  化学
•
  医薬品
•
  石油・石炭
•
  ゴム製品
•
  ガラス
•
  鉄鋼
•
  非鉄金属
•
  金属製品
•
  機械
•
  電気
•
  自動車・二輪車
•
  精密機器
•
  その他

e-ワイヤリングシステムは、配線の簡略化とコスト削減を重視したエレシリンダー（電動アクチュエーター）用ケーブルシステムです。

商品詳細

特長	・専用ケーブル（母線）1本で最大16軸まで接続可能。 ・子線は専用コネクターで分岐。 ・接続ユニット（RCON-EWS-16）1台で最大16軸のエレシリンダーを接続。
メリット１	【工数削減】 ・ケーブル長選定不要 → 時間短縮 ・ケーブル本数削減 → 敷設工数64％削減
メリット２	【コスト削減】 ・必要な長さにカットして使用 → 総配線長80％削減 ・総配線長短縮により低価格 → 約47％コスト削減 ※メーカー比較デモ機にて算出
メリット３	【制御盤小型化】 ・ケーブルが減り、現場置き電源の採用で制御盤を小型化し、装置の省スペース化に貢献
メリット４	【ケーブルキャリア不要】 母線のフラットケーブルには、ロボットケーブルを採用しケーブルキャリアが不要 ＊曲げ半径（Ｒ）＝３３ｍｍ以上　r=33mm以上
配線仕様	・配線長：最大３０ｍ ・電源の間隔：最大１０ｍ ・エレシリンダー最大接続軸数：１６軸 （接続するエレシリンダーの電源容量に応じて現場置き電源が必要です。）
ＰＬＣ接続	ＰＬＣとの接続は、Ｒーｕｎｉｔ（ＲＣＯＮ）マスターユニットを介し、フィールドネットワークにて接続 【対応フィールドネットワーク】 　・DeviceNet 　・CC-Link 　・CC-Link IE Field 　・CC-Link IE TSN 　・EtherCAT 　・EtherNet/IP 　・PROFIBUS-DP 　・PROFINET IO
現場置き電源	現場（装置）にＤＣ２４Ｖ電源を設置することで、制御盤内のスペース不足を改善 標準環境仕様（IP20）と防塵・防滴仕様（IP54）から選択 　【標準環境仕様／直付けタイプ】EWS-OPS-0524 　【標準環境仕様／ＤＩＮレール取付タイプ】EWS-OPS-0524-DN 　【防塵・防滴仕様／直付けタイプ】EWS-OPSW-0524 　【防塵・防滴仕様／ＤＩＮレール取付タイプ】EWS-OPSW-0524-DN

＊詳細仕様につきましては、メーカーホームページ等でご確認下さい。

用途・特長

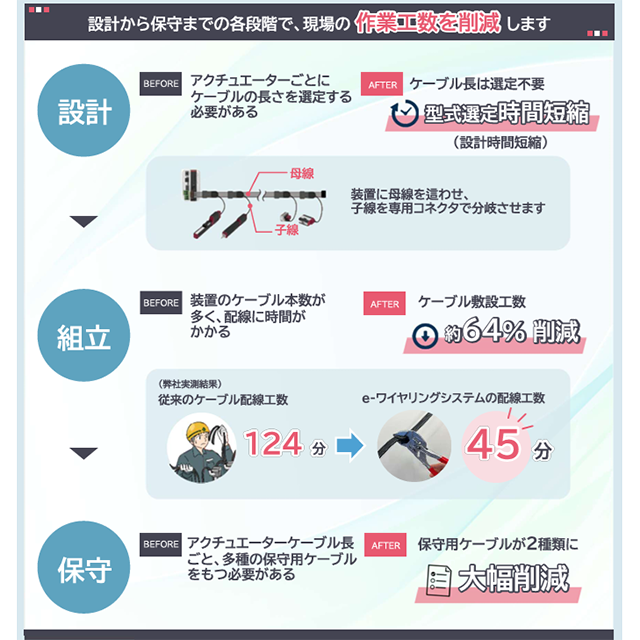

各工程でのメリット

•

この商品を使ったシステム構築例

•

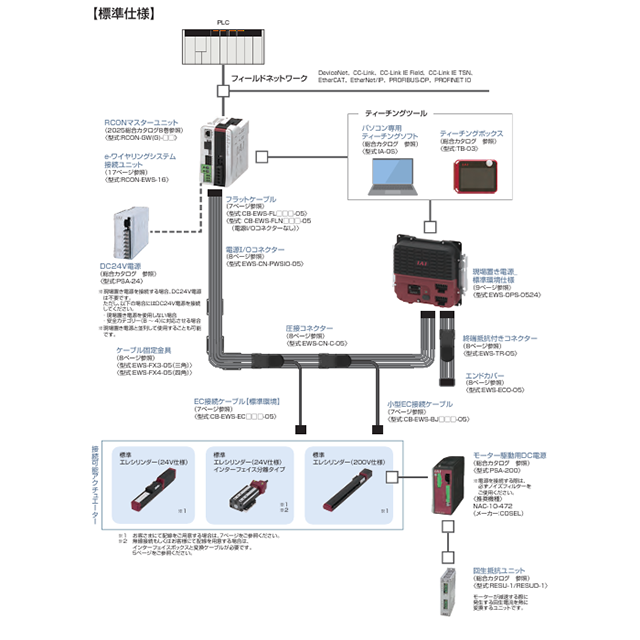

  【標準環境仕様】のシステム構成例
