３Dレーダー安全システム

品番	SRD200シリーズ
メーカー	株式会社小森安全機研究所
カテゴリー	安全コンポーネント

解決できる課題

•
  安全

おすすめ業種

•
  食品
•
  繊維
•
  パルプ・紙
•
  化学
•
  医薬品
•
  石油・石炭
•
  ゴム製品
•
  ガラス
•
  鉄鋼
•
  非鉄金属
•
  金属製品
•
  機械
•
  電気
•
  自動車・二輪車
•
  精密機器
•
  その他

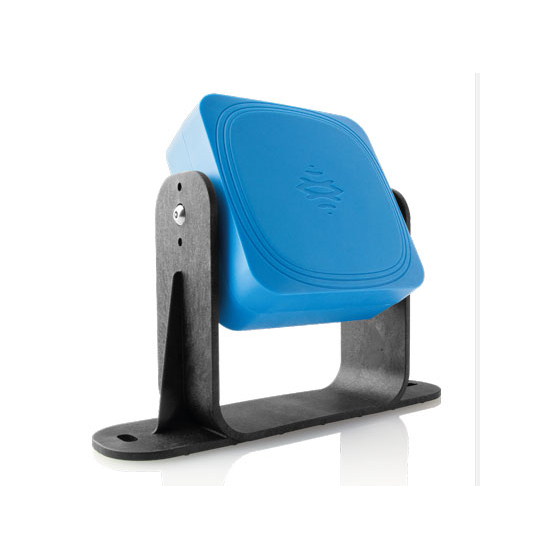

本製品は、SIL2/PLdおよびUL規格に準拠した、世界初のセーフティレーダー製品です。産業環境における危険エリアを監視するために設計されており、作業者の全身を検出して安全を確保します。従来のセーフティレーザースキャナーが使用困難だった環境（例：粉塵や蒸気の多い場所）でも、安定して使用可能です。
＊イタリアに本社をもつINXPECT社の製品です。

商品詳細

なぜレーダーなのか①	環境外乱に対する耐性の向上: 煙、ほこり、おがくず、機械の廃棄物、水滴、光、油、湿気、温度変化。 （レーザースキャナーは光学デバイスなので、レンズが汚れたり粉塵が多いなど環境が悪い場合、誤作動が起きやすい。）
なぜレーダーなのか②	屋内と屋外: 両方の用途に優れたソリューション。
なぜレーダーなのか③	柔軟な配置: 高さと傾斜。
安全機能①	アクセス保護： 危険な領域へのアクセスを防止し、オペレータが入ると安全な状態に切り替えます。
安全機能②	再始動防止： オペレータが危険な領域にいる限り、予期しない機械の始動または再始動を防止します。
安全機能③	衝突防止： 移動する機械の場合、運転者や他の機械、また頭上の構造物や吊り荷との衝突を避けるため。

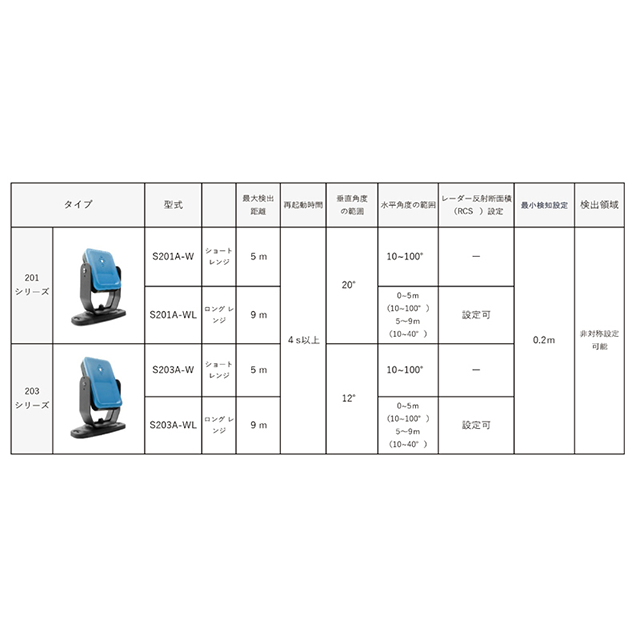

検出距離	最大5ｍ（W）、9ｍ（WL） ＊最小安全距離：0.5ｍ

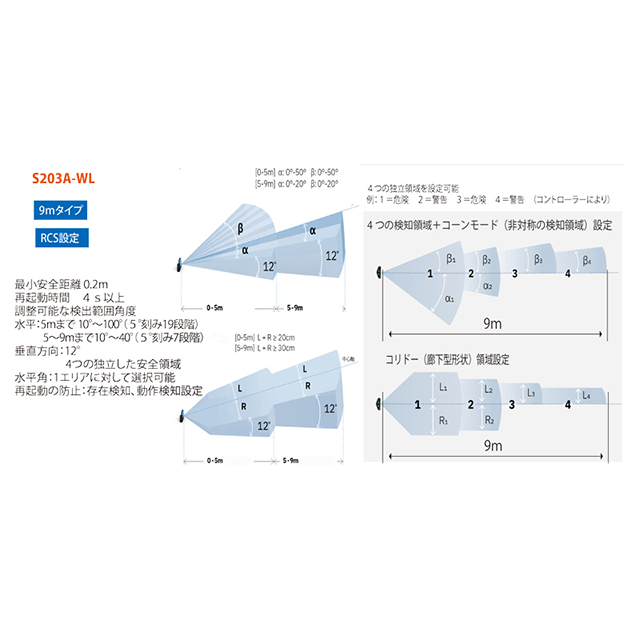

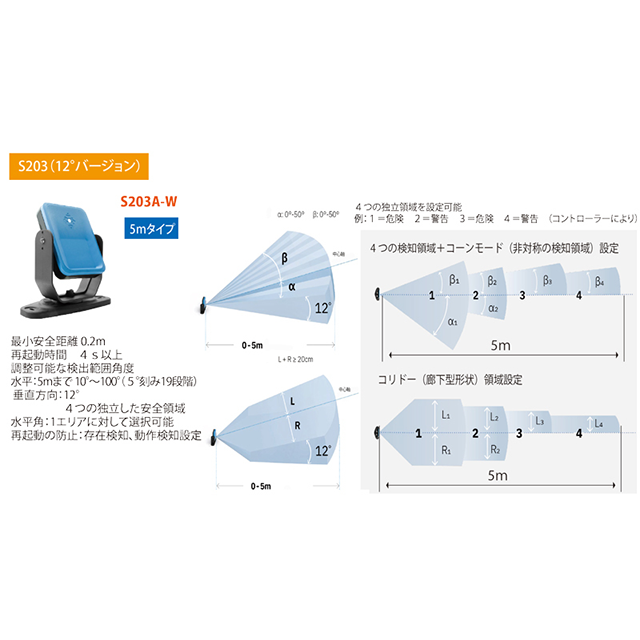

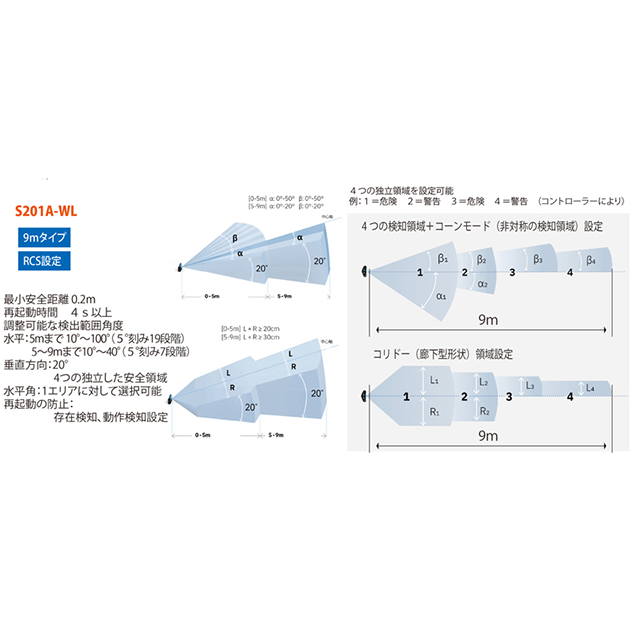

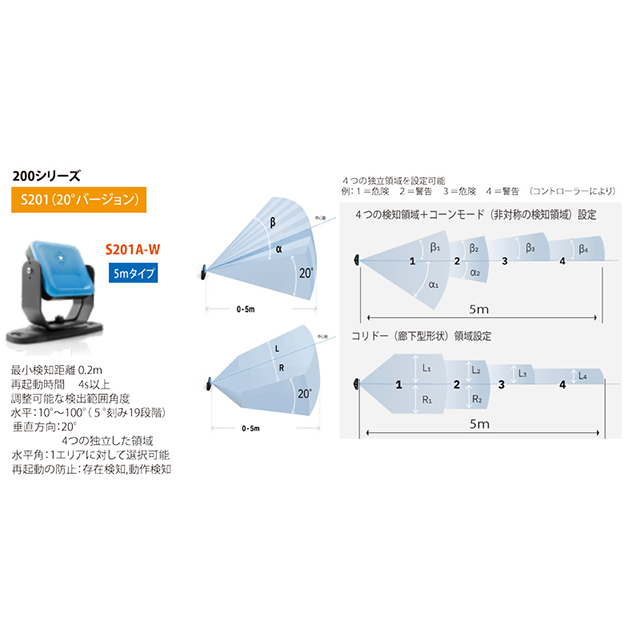

水平角度の範囲	10～100°（W、WL:0～5m） 10～40°（WL:5～9m）
垂直角度の範囲	20°（201シリーズ） 12°（203シリーズ）
設定用ソフト	設定用ソフトは、INXPECT社のホームページからダウンロードが可能です（会員登録が必要です）。

＊詳細仕様につきましては、メーカーホームページ等でご確認下さい。

用途・特長

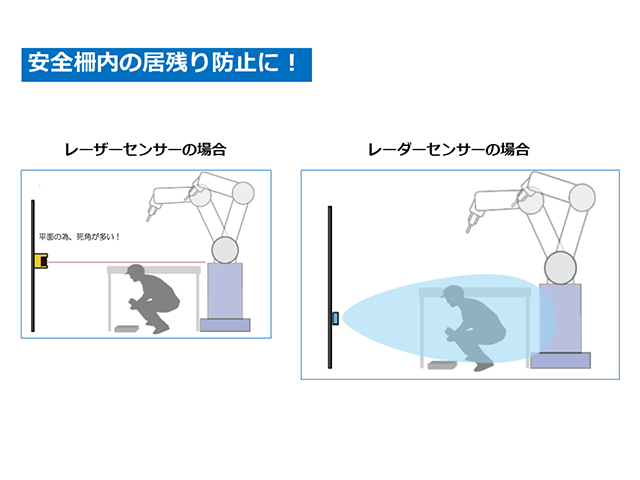

①安全柵内の居残り防止対策。息があれば、転倒している人も検知可能です。
②協働ロボットを使用したパレタイジングシステムの安全化。
③大型プレス機内の居残り防止対策。
④屋外機械の安全化。
⑤無人搬送車。
⑥ロボット建機。

•

この商品を使ったシステム構築例

•

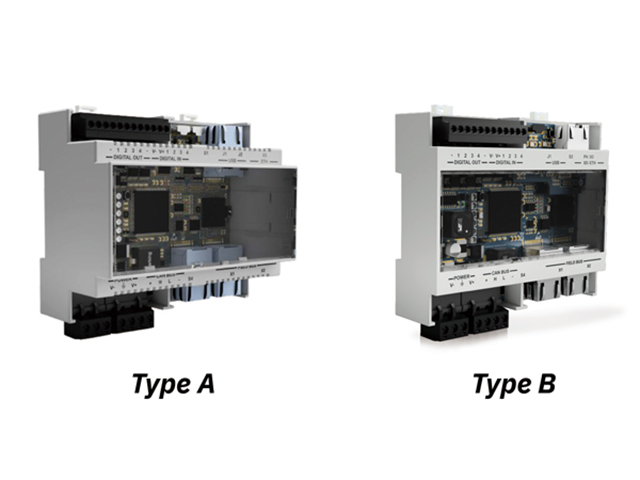

  ・１台のコントロールユニットに６台のレーダーセンサーが接続可能です。 ・PLCと各種産業用イーサネットによる通信が可能です（Safety over EtherCAT、MODBUS、ProfiSafeの選択は、コントロールユニットの型式による）。 ・TypeBは、microSDカードを使用でき、設定とログイン情報を保存および復元ができます。
