制御盤のトラブル原因として最も多いのが 「異常発熱」。 端子の緩み、負荷の偏り、経年劣化など、熱は必ず“サイン”を出します。しかし、従来の点検方法では…

• 点検は“人の経験”に依存
• 盤内全体を常時監視できない
• 異常が起きた“痕跡”を見逃しやすい

こうした課題を一気に解決するのが、 オムロン K6PM‑TH（熱画像式 温度状態監視機器） と 篠原電機 サーモマーカー80（不可逆温度マーカー） の組み合わせです。

---

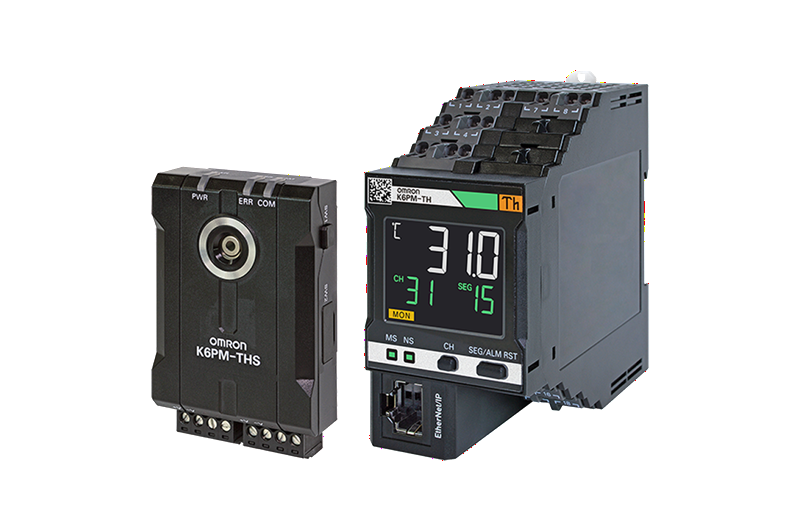

■ オムロン株式会社 K6PM‑TH：盤内を“常時監視”する熱画像センサ

K6PM‑TH は、盤内の温度を 24時間自動監視 し、異常停止リスクを最小化する装置です。

主な特徴

• 盤内温度を常時監視し、異常停止リスクを最小化
• 90°広視野角レンズで広範囲を一度に監視 100mm距離で200×200mm、200mm距離で400×400mm を測定
• 3つの独自アルゴリズムで予兆検知
  • 到達予測アルゴリズム
  • 差温検出アルゴリズム
  • 自動しきい値設定
• PCツールで設定・ロギング可能（Ethernet接続）

＝ 熟練保全員の“目”を常時盤内に置くようなイメージ。

---

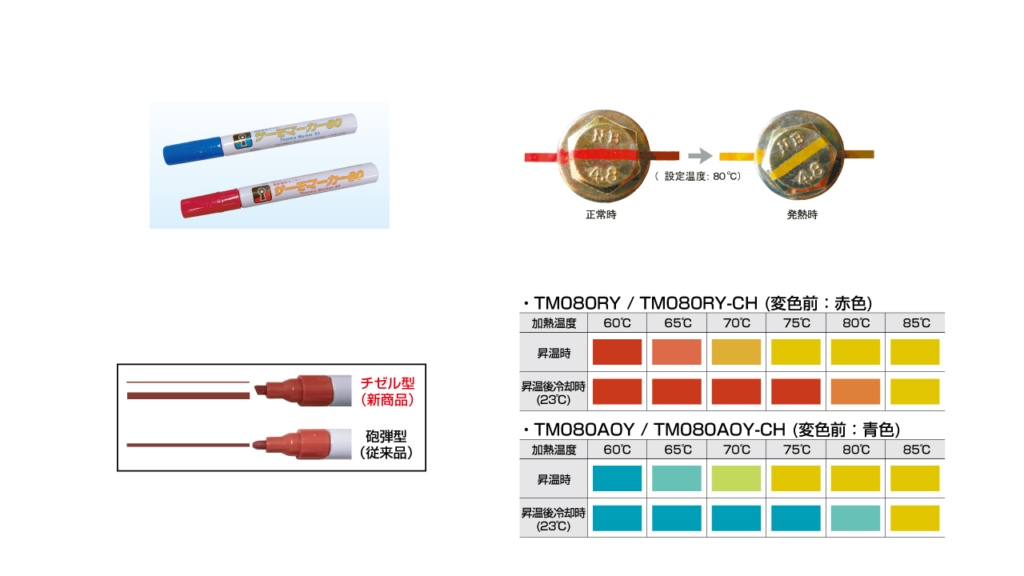

 ■ 篠原電機株式会社 サーモマーカー80：異常発熱の“痕跡”を残す不可逆マーカー

主な特徴

• 65℃以上で変色開始、80℃以上で変色ロック（不可逆） 電源OFF時の点検でも「過去に80℃超えがあったか」を確認可能
• ねじ頭・銅バーなどに直接塗布でき、示温シールの代用にも
• ペン先形状（砲弾型／チゼル型）を選択可能

＝ “いつの間にか熱くなっていた”を確実に見逃さない。

---

■ 2つを併用すると、盤保全はこう変わる

● K6PM‑TH：リアルタイム監視

→ 異常発熱の“予兆”を自動で検知

● サーモマーカー80：痕跡管理

→ 過去に80℃を超えた箇所を“確実に特定”

● 組み合わせると？

• 常時監視 × 痕跡確認で 点検の抜け漏れゼロへ
• 異常発熱の“原因箇所”を特定しやすい
• 保全員の経験に依存しない 再現性の高い保全体制 を構築
• 盤トラブルの未然防止に大きく貢献

---

 ■ まとめ：2026年以降の盤保全は「予兆＋痕跡」が標準になる

• K6PM‑TH が盤全体を常時監視し、異常の芽を早期に発見
• サーモマーカー80 が局所的な発熱の痕跡を確実に残す

この2つを組み合わせることで、 従来の「定期点検中心」から “データに基づく予兆保全” へと進化します。

---
