【現行運用を活かした整理提案】IDEC端子台「BN10W／BN15MW／BN15MWT における圧着端子1.25‑B3A／1.25‑M3A／1.25‑YS3A 運用から1.25‑B3.5A へ集約する考え方」

2026.03.30

製品情報

制御盤や装置配線で IDEC の BN‑Wシリーズ端子台を使用されているお客様では、
端子台の構造や作業性に応じて、圧着端子を使い分けているケースが多く見られます。

代表的なのが、次の運用です。

よくあるお客様の現行運用

BN10W
→ 1.25‑B3A
BN15MW
→1.25‑M3A または 1.25‑B3A
BN15MWT
→ 1.25‑YS3A

これは決して場当たり的な選定ではなく、
端子台の特性を理解した、非常に理にかなった使い分けです。

なぜこのような使い分けになるのか

【BN10W × 1.25‑B3A】

端子台ネジM3
端子台ピッチ7.0mm
端子台壁内幅5.9mm
圧着端子端子幅5.8mm

【BN15MW × 1.25‑M3A】

端子ネジM3
端子台ピッチ8.0mm
端子台壁内幅6.7mm
圧着端子端子幅6.35mm

【BN15MW × 1.25‑B3A】

端子台ネジM3
端子台ピッチ8.0mm
端子台壁内幅6.7mm
圧着端子端子幅5.8mm

【BN15MWT × 1.25‑YS3A】

端子台ネジM3.5
端子台ピッチ8.0mm
端子台壁内幅6.7mm
圧着端子端子幅6.4mm

いずれも それぞれの端子台に適合しており、
「仕様」「作業性」「現場感覚」のすべてを考慮した選択です。

ただし、運用面では“複雑さ”が残る

一方で、運用という視点で見ると、次のような状態になっています。

同じ 1.25mm² 配線にもかかわらず

B3A、M3A、YS3Aの 3品番を管理

端子台ごとに「どの端子を使うか」を判断

図面標準と現場実態に差が出やすい

ベテラン主体の現場では問題になりにくいものの、

担当者の交代
外注作業の増加
生産数量の拡大

といった変化があると、
判断・説明・在庫管理の負担が徐々に目立ち始めます。

そこで検討したい「1.25‑B3.5A への集約」

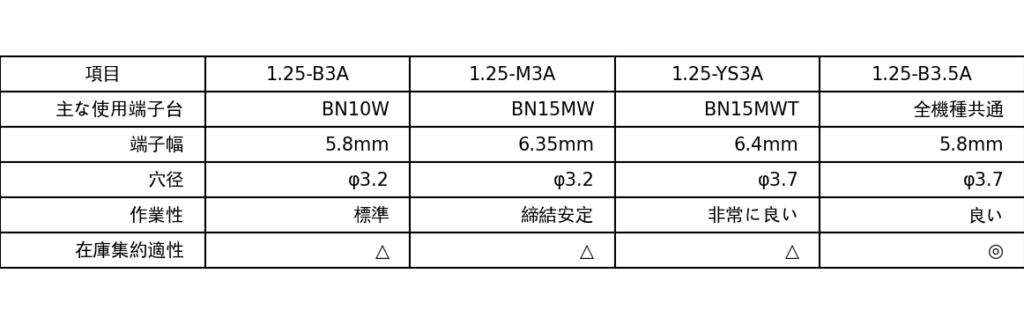

1.25‑B3.5A の特性を整理すると

適合電線：1.25mm²（共通）
端子幅：5.8mm（1.25‑B3A と同等）
穴径：φ3.7（1.25‑YS3A と同等）

つまり、

端子幅5.8mm
ネジM3.5対応

この両方を 1種類でカバーできる端子が
1.25‑B3.5A です。

BN10W／BN15MW／BN15MWT すべてで成立する理由

B3.5A は M3環境で問題なく使用可能
端子幅は B3A と同じ → レイアウト変更不要
圧着工具・条件・作業手順はすべて共通

👉 設計仕様は変えず、運用ルールだけを統一できます。

集約後の運用イメージ

Before

BN10W → B3A
BN15MW → M3A
BN15MWT → YS3A
（端子台ごとに判断）

After

BN10W／BN15MW／BN15MWT 共通
→ 1.25‑B3.5A

集約による実務メリット

✅ 在庫管理の簡素化

1.25mm²用のY端子を 1品番で管理

✅ 現場判断の削減

「この端子台にはどれ？」と考えなくてよい
取り違えのリスク低減

✅ 教育・引継ぎが容易

新任担当者
外注・応援作業者

にも説明が一言で済みます。

導入は段階的で問題ありません

既存盤は現行運用のまま
新規設計・新ロットから B3.5A を標準化
手持ちの B3A／M3A／YS3A は使い切り

👉 無理な一斉変更は不要です。

まとめ

現行の使い分けは妥当
その上で
1.25‑B3.5A に集約することで
- 判断が不要
- 在庫が削減
- 運用が安定

これは「変更」ではなく、
運用を一段整理するための標準化提案です。
